輥道式拋丸機的結構組成，輥道式拋丸清理機的應用，你了解嗎？
發布日期：2019-12-03

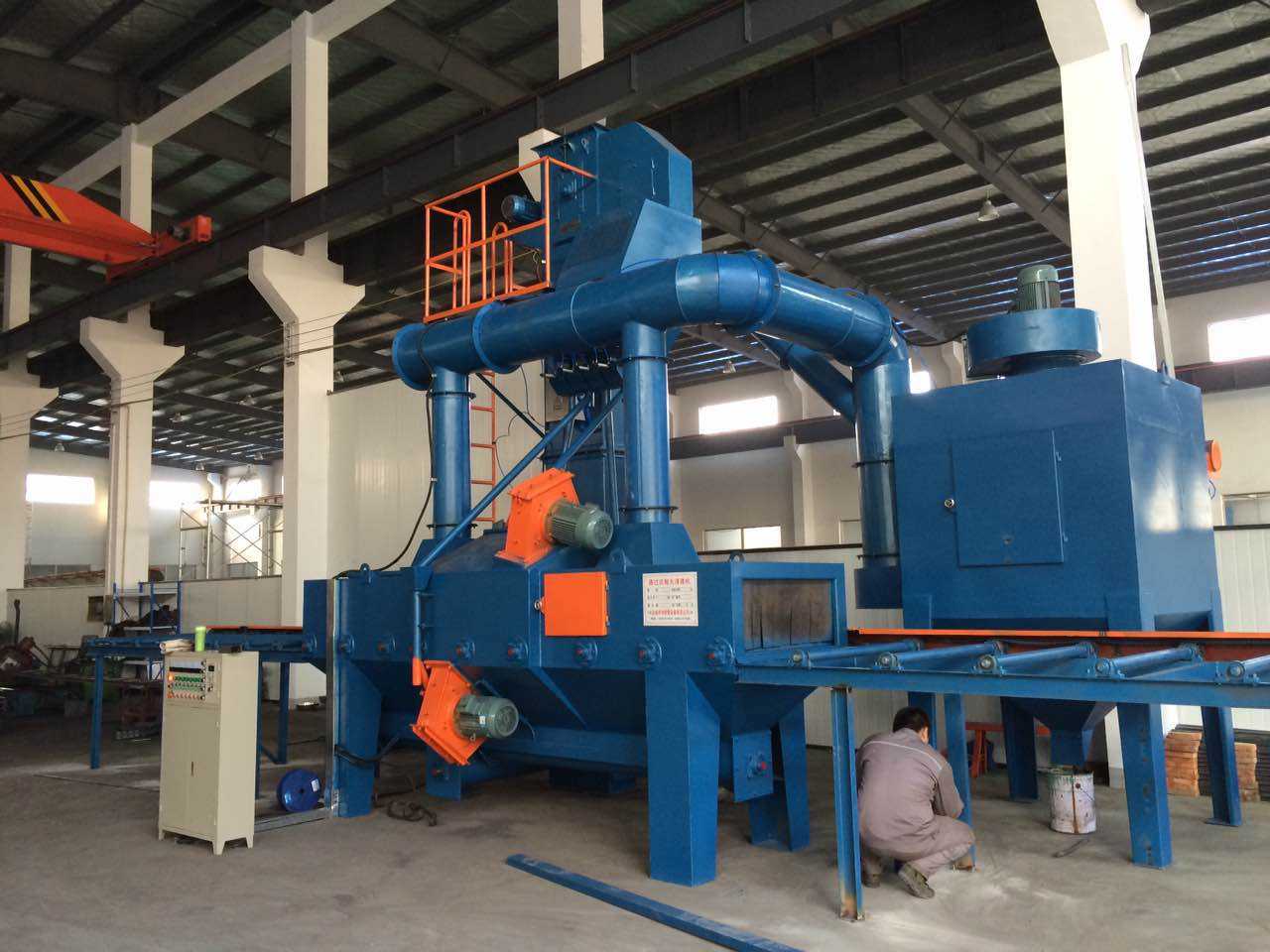

對于輥道式拋丸機的結構組成，以及輥道式拋丸清理機的應用，你了解嗎？輥道式拋丸機是一種可通過式可連續式的拋丸機設備，是很多用戶關注的主要設備。在行業里應用很多。輥道式拋丸機有一些通用的結構，也有自己的一些特點。了解輥道式拋丸機的結構構成，有利于用戶在使用和維護過程的順利進行。那么下面就談談輥道式拋丸機的一些主要的構成部分吧。
1.清理室
拋丸機清理室為大容腔板式箱形組焊結構，室體內壁襯有ZGMn13耐磨防護板，清理作業在密封的容腔內進行。
2.輸送輥道
分為室內輸送輥道和裝卸料段輸送輥道。室內輥道外套高鉻耐磨護套及限位環，高鉻耐磨護套用于保護輥道，承受彈丸打擊，限位環可使工件按預定的位置運行，防止跑偏，造成事故。
3.分離器
螺旋輸送器主要由減速電機、螺旋軸、螺旋體殼組成。采用帶方座外球面球軸承，該軸承受到振動沖擊時能自動調整，密封性好。
4.輸丸管
本輸丸管道具有雙重控丸功能，每一閘管上方均設一閘板，分別切斷來自分離器的彈丸，便于維修各自的拋拋丸機丸器；閘板開啟大小，可以調節(adjust)彈丸流量，也可根據清理工件的規格任意組合，開啟與關閉閘門數量，以節約能源，減少對機器的磨損，并保證滿足生產需要。
5.拋丸器
采用單圓盤拋丸器，成為當今國內完美無缺的高水平拋丸器。它主要由轉動機構、葉輪、罩殼、定向套、分丸輪、護板等組成，其中葉輪采用Cr40材質由鍛造而成，葉片、定向套、分丸輪及護板均采用高鉻。
6.吹掃裝置
本裝置采用高壓風機，并在室體內輔室部分設有不同角度的多組彈性吹嘴，對工件表面余留的彈丸進行吹掃清理。吊鉤式拋丸機利用拋丸器將0.2~0.8的彈丸拋向工件的表面，使得工件的表面達到一定的粗糙度，讓工件變得美觀，或者改變工件的壓應力提高壽命。
